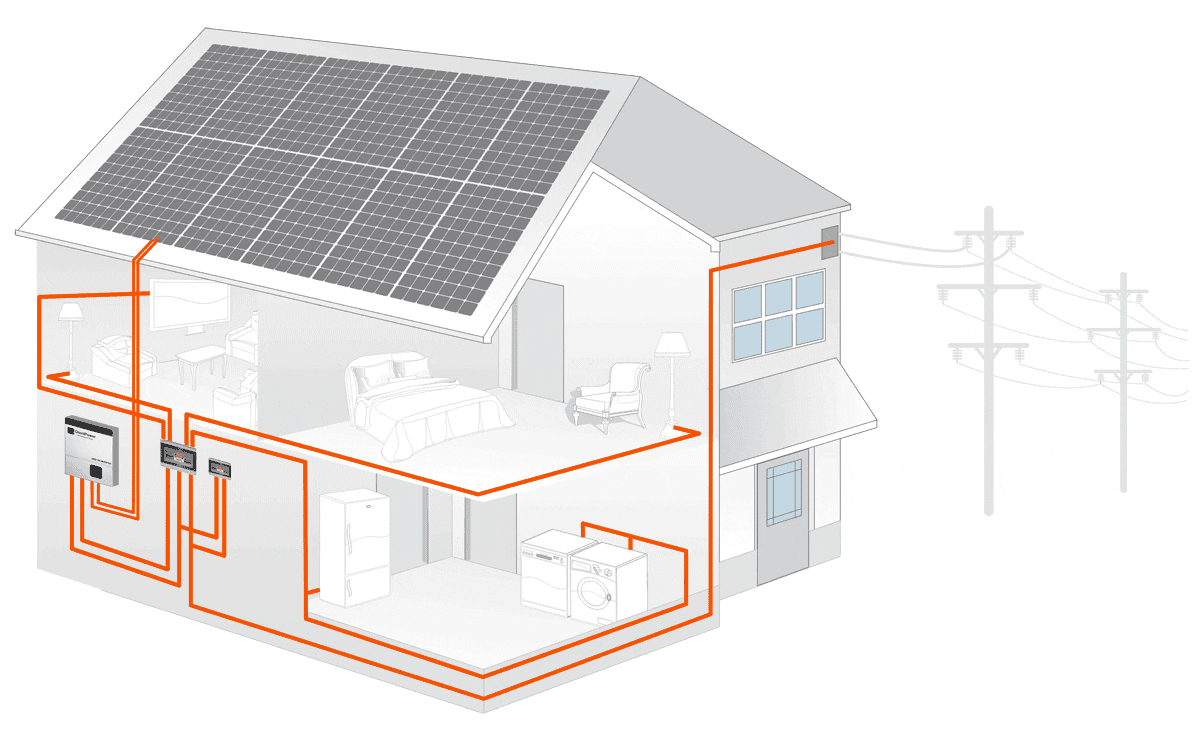

Les onduleur solaires sont des composants essentiels dans les systèmes photovoltaïques. Ils convertissent le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC) compatible avec les appareils domestiques et le réseau électrique. Comprendre leur fonctionnement, leur dimensionnement et les différents types disponibles est crucial pour optimiser la performance et la rentabilité de vos installations solaires.

1. Fonctionnement fondamental des onduleurs solaires

a) Conversion du courant DC en AC

Les panneaux photovoltaïques génèrent du courant continu lorsqu'ils sont exposés au soleil. Ce courant circule dans une seule direction. Cependant, les appareils domestiques et le réseau électrique utilisent du courant alternatif, qui change de direction plusieurs fois par seconde. L'onduleur réalise cette conversion en utilisant des composants électroniques qui s'activent et se désactivent rapidement, créant ainsi le changement de direction nécessaire via un transformateur.

b) Rôle essentiel dans le système

• Intégration au réseau : Sans onduleur, l'énergie solaire ne pourrait pas être injectée dans le réseau électrique.
• Compatibilité avec les appareils : Permet l'utilisation de l'énergie solaire pour alimenter tous les appareils domestiques.
• Sécurité du système : L'onduleur assure également la protection contre les surtensions et les surintensités, garantissant ainsi la sécurité de l'installation.

2. Le ratio DC/AC en détail

a) Concept technique

Le ratio DC/AC est le rapport entre la puissance totale des panneaux solaires (en DC) et la puissance de l'onduleur (en AC). Par exemple, avec un système de 10 kWc (kilowatts-crête) de panneaux et un onduleur de 8 kW, le ratio est de 1,25.

b) Pourquoi surdimensionner les panneaux ?

• Performance réelle des panneaux : Les panneaux n'atteignent pas toujours leur puissance maximale théorique en raison de facteurs tels que l'ensoleillement, la température et l'angle d'incidence.
• Optimisation de la production :
  • Matin et soir : Un plus grand nombre de panneaux permet une meilleure production en début et fin de journée.
  • Temps nuageux : Améliore la performance lors de conditions météorologiques moins favorables.
• Utilisation optimale de l'onduleur : Un onduleur légèrement sous-dimensionné fonctionne plus souvent à sa capacité optimale, ce qui peut améliorer l'efficacité globale du système.

c) Optimisation économique

Les onduleurs sont souvent plus coûteux par watt que les panneaux solaires. En surdimensionnant les panneaux par rapport à l'onduleur, on réduit le coût par watt de l'installation tout en maximisant la production d'énergie. Un ratio DC/AC de 1,25 est souvent considéré comme le meilleur compromis entre coût et performance.

d) Exemple pratique

Supposons un système avec :

• Puissance des panneaux : 10 kWc
• Puissance de l'onduleur : 8 kW
• Ratio DC/AC : 10 kWc / 8 kW = 1,25

Résultat : Bien que l'onduleur limite la puissance maximale à 8 kW lors des pics de production, le système produit plus d'énergie sur une année complète grâce à une meilleure performance durant les périodes moins optimales.

3. L'écrêtage (clipping) en profondeur

a) Mécanisme

L'écrêtage se produit lorsque la puissance générée par les panneaux dépasse la capacité maximale de l'onduleur. Pour se protéger, l'onduleur limite la puissance en sortie à sa capacité nominale, et l'excès d'énergie n'est pas utilisé.

b) Impact sur la production

• Moments d'occurrence : Principalement pendant les heures les plus ensoleillées.
• Perte réelle : Avec un ratio DC/AC de 1,3, la perte annuelle de production due au clipping est d'environ0,9%.
• Gain net : Malgré cette petite perte, le surdimensionnement des panneaux conduit à une production annuelle totale supérieure, améliorant ainsi la rentabilité du système.

c) Optimisation globale

Le léger écrêtage est un compromis acceptable pour maximiser la production globale tout en réduisant les coûts d'installation. L'investissement supplémentaire dans un onduleur plus puissant pourrait ne pas être justifié par le gain marginal en production.

4. Analyse des différents types d'onduleurs

A. Micro-onduleurs

a) Fonctionnement

Les micro-onduleurs sont installés sous chaque panneau ou petit groupe de panneaux. Ils convertissent le courant DC en AC directement au niveau du panneau, permettant à chaque module de fonctionner indépendamment.

b) Avantages

• Optimisation individuelle : Chaque panneau atteint son point de puissance maximale sans être influencé par les autres.
• Gestion de l'ombrage : Si un panneau est ombragé ou défectueux, cela n'affecte pas la performance des autres.
• Surveillance précise : Permet un suivi détaillé de la performance de chaque panneau.
• Flexibilité : Idéal pour les toits complexes avec différentes orientations et inclinaisons.

c) Quand les utiliser

• Toits avec zones d'ombre partielle.
• Installations nécessitant une surveillance détaillée.
• Projets avec différentes orientations de panneaux.

B. Onduleurs centraux (string)

a) Fonctionnement

Les panneaux sont connectés en série pour former des chaînes. Un onduleur central convertit le courant DC de toutes les chaînes en courant AC.

b) Avantages

• Coût initial plus faible : Moins cher à installer par rapport aux micro-onduleurs.
• Installation simplifiée : Moins de composants à installer sur le toit.
• Maintenance facile : L'onduleur est généralement accessible et facile à entretenir.

c) Considérations

• Sensibilité à l'ombrage : Un panneau ombragé peut réduire la performance de toute la chaîne. Pour comprendre en détail l'impact de l'ombrage sur votre installation, consultez notre guide sur les effets de l'ombrage dans les installations photovoltaïques.
• Orientation uniforme : Les panneaux d'une même chaîne doivent avoir la même orientation et inclinaison.

C. Optimiseurs de puissance

a) Fonctionnement

Les optimiseurs sont installés sur chaque panneau et travaillent en tandem avec un onduleur central. Ils ajustent le point de puissance maximale de chaque panneau individuellement.

b) Avantages

• Optimisation panneau par panneau : Similaire aux micro-onduleurs pour l'optimisation.
• Coût intermédiaire : Moins cher que les micro-onduleurs tout en offrant des bénéfices comparables.
• Sécurité : Certains modèles réduisent automatiquement la tension en cas d'urgence ou de maintenance.

c) Quand les utiliser

• Installations avec risques d'ombrage partiel.
• Besoin de surveillance détaillée sans le coût des micro-onduleurs.
• Projets où l'optimisation individuelle est souhaitée mais avec un budget limité.

5. Considérations pratiques pour le choix de l'onduleur

a) Critères de sélection

1. Configuration du toit

• Présence d'ombrages : Si le toit est partiellement ombragé par des arbres, des bâtiments adjacents ou des structures comme des cheminées, cela peut affecter significativement la production d'énergie. Dans ce cas :
  • Micro-onduleurs ou optimiseurs de puissance : Recommandés car ils permettent à chaque panneau de fonctionner indépendamment. Un panneau ombragé n'affectera pas les autres, maximisant ainsi la production globale.
  • Onduleurs centraux : Moins adaptés car l'ombrage sur un panneau peut réduire la performance de toute la chaîne.
• Orientations multiples : Si les panneaux doivent être installés sur différentes faces du toit avec des orientations ou des inclinaisons différentes :
  • Micro-onduleurs ou optimiseurs de puissance : Permettent une optimisation individuelle, ce qui est bénéfique pour des orientations variées.
  • Onduleurs centraux : Nécessitent que les panneaux d'une même chaîne aient la même orientation pour fonctionner efficacement.

2. Budget

• Coût initial :
  • Onduleurs centraux : Moins coûteux à l'achat et à l'installation. Idéaux pour les projets avec un budget limité.
  • Micro-onduleurs et optimiseurs : Coût initial plus élevé en raison du matériel supplémentaire requis pour chaque panneau.
• Coût à long terme :
  • Micro-onduleurs et optimiseurs : Peuvent offrir un meilleur rendement énergétique sur la durée de vie du système, compensant le coût initial plus élevé.
  • Analyse coût-bénéfice : Il est important de considérer le retour sur investissement à long terme plutôt que le coût initial uniquement.

3. Exigences de surveillance

• Monitoring au niveau du panneau :
  • Micro-onduleurs et optimiseurs : Fournissent des données détaillées pour chaque panneau, permettant une détection rapide des problèmes et une maintenance ciblée.
  • Idéal pour : Les propriétaires souhaitant un contrôle précis de leur système et la possibilité d'optimiser la performance.
• Monitoring du système global :
  • Onduleurs centraux : Offrent une surveillance de l'ensemble du système, ce qui peut être suffisant pour des installations simples sans exigences spécifiques.

4. Réglementations locales

• Exigences de sécurité :
  • Normes d'arrêt rapide : Dans certaines régions, les systèmes doivent pouvoir réduire rapidement la tension en cas d'urgence. Les micro-onduleurs et certains optimiseurs de puissance répondent à ces exigences.
  • Impact sur le choix : Si la réglementation locale impose des normes de sécurité spécifiques, cela peut orienter le choix vers des technologies conformes.
• Compatibilité réseau :
  • Qualité de l'énergie injectée : Les gestionnaires de réseau peuvent avoir des exigences sur la qualité du courant injecté (harmoniques, facteur de puissance).
  • Onduleurs certifiés : Il peut être nécessaire de choisir des onduleurs spécifiques certifiés pour le réseau local.

5. Évolutivité

• Possibilité d'agrandissement :
  • Micro-onduleurs : Offrent une grande flexibilité pour ajouter des panneaux supplémentaires à tout moment sans modifications majeures du système existant.
  • Onduleurs centraux : L'ajout de panneaux peut nécessiter un nouvel onduleur ou le remplacement par un modèle plus puissant, ce qui augmente les coûts.
• Planification à long terme :
  • Considérez les besoins futurs : Si vous prévoyez d'augmenter la capacité solaire, choisissez une solution qui facilite cette expansion.

b) Aspects économiques

1. Coût initial vs durée de vie

• Investissement initial :
  • Onduleurs centraux : Moins chers à l'achat, ce qui réduit le coût initial du projet.
  • Micro-onduleurs et optimiseurs : Plus coûteux en raison du matériel supplémentaire.
• Retour sur investissement :
  • Performance optimisée : Les technologies qui optimisent chaque panneau peuvent augmenter la production d'énergie sur la durée de vie du système.
  • Durée de vie de l'onduleur : Les micro-onduleurs et optimiseurs ont souvent une durée de vie similaire à celle des panneaux (20-25 ans), tandis que les onduleurs centraux peuvent nécessiter un remplacement après 10-15 ans.

2. Coûts de maintenance

• Accessibilité et entretien :
  • Onduleurs centraux : Installés à un endroit accessible, facilitant les inspections et les réparations.
  • Micro-onduleurs : Situés sur le toit, ce qui peut rendre la maintenance plus complexe et coûteuse en cas de défaillance.
• Fiabilité :
  • Garantie plus longue : Les micro-onduleurs et optimiseurs offrent souvent des garanties plus longues, réduisant les coûts potentiels de maintenance.
  • Qualité des composants : Investir dans des équipements de qualité peut diminuer les pannes et les coûts associés.

3. Garanties

• Durée et couverture :
  • Onduleurs centraux : Garanties typiques de 5 à 10 ans, avec possibilité d'extension.
  • Micro-onduleurs et optimiseurs : Garanties de 20 à 25 ans, correspondant à la durée de vie des panneaux.
• Importance des garanties :
  • Protection de l'investissement : Des garanties plus longues offrent une tranquillité d'esprit et une protection financière en cas de problèmes.
  • Vérifiez les conditions : Assurez-vous de comprendre ce qui est couvert, y compris les frais de main-d'œuvre et les exclusions.

4. Pertes de production acceptables

• Évaluation des risques :
  • Ombrage et orientation : Si votre installation est susceptible de subir des pertes dues à des ombrages ou des orientations variées, les systèmes optimisés peuvent réduire ces pertes.
  • Coût vs bénéfice : Analysez si le gain en production énergétique justifie le surcoût initial.
• Maximisation de la rentabilité :
  • Performance sur le long terme : Investir dans des technologies qui minimisent les pertes peut augmenter la rentabilité globale de votre système solaire.

c) Maintenance préventive

1. Inspections régulières recommandées

• Fréquence : Au moins une fois par an pour vérifier l'intégrité du système.
• Éléments à vérifier :
  • État physique : Recherchez des dommages aux panneaux, aux câbles et aux supports.
  • Performances : Comparez la production actuelle avec les données historiques pour détecter des anomalies.

2. Nettoyage des systèmes de ventilation

• Importance du refroidissement :
  • Prévention de la surchauffe : Les onduleurs doivent dissiper la chaleur pour fonctionner efficacement.
  • Action : Nettoyez régulièrement les grilles d'aération et assurez-vous qu'aucun obstacle ne bloque la circulation de l'air.

3. Vérification des connexions

• Sécurité électrique :
  • Connexions serrées : Des connexions lâches peuvent provoquer des arcs électriques, un risque d'incendie et une baisse de performance.
  • Inspection : Vérifiez les bornes et les connecteurs pour détecter tout signe de corrosion ou de desserrage.

4. Surveillance des performances

• Utilisation des systèmes de monitoring :
  • Détection précoce des problèmes : Les baisses inattendues de production peuvent indiquer des problèmes nécessitant une intervention.
  • Rapports réguliers : Configurez des alertes ou des rapports pour être informé rapidement des anomalies.
• Intervention rapide :
  • Minimisation des pertes : Une action rapide permet de rétablir la pleine performance du système et de minimiser les pertes de production.
  • Maintenance proactive : Planifiez les interventions pendant les périodes de faible production pour réduire l'impact.

En tenant compte de ces considérations pratiques, vous serez mieux équipé pour choisir l'onduleur le plus adapté à votre projet photovoltaïque. Chaque installation est unique, et le choix doit être basé sur une analyse approfondie des besoins spécifiques, des contraintes du site et des objectifs à long terme.

Conclusion

Le choix et le dimensionnement des onduleurs sont des étapes cruciales pour maximiser la performance et la rentabilité d'une installation photovoltaïque. En comprenant le fonctionnement des onduleurs, l'importance du ratio DC/AC et les implications du clipping, vous pouvez optimiser vos systèmes pour répondre aux besoins spécifiques de chaque projet.

Que vous optiez pour des micro-onduleurs, des onduleurs centraux ou des optimiseurs de puissance, il est essentiel de considérer les particularités du site, le budget et les objectifs de production. En intégrant ces connaissances et en tenant compte des considérations pratiques détaillées, vous serez en mesure de concevoir des installations solaires efficaces, fiables et rentables, offrant une satisfaction durable à vos clients.
