Régler une PAC Daikin air-eau : loi d'eau, paramètres et erreurs de mise en service

Maxime Amram

Co-fondateur de Vesta, logiciel de gestion pour les installateurs d'énergies renouvelables

La plupart des guides de réglage PAC s'arrêtent à « baissez la loi d'eau ». Celui-ci donne les menus et les paramètres réels d'une Daikin Altherma 3, tels qu'ils apparaissent dans la documentation installateur Daikin, avec les valeurs de départ par type d'émetteur et la méthode pour itérer sans casser le confort. L'enjeu est mesurable : l'ADEME chiffre le COP moyen constaté sur le terrain à 2,9 (avec une plage de 1,8 à plus de 4 selon la qualité du réglage) et résume le levier principal d'une phrase : « lorsque vous baissez de 10 °C l'eau qui circule dans vos radiateurs, vous gagnez 1 point de COP ».

Qui contrôle quoi : MMI, Madoka, Onecta

Trois interfaces coexistent, et la confusion entre elles explique la moitié des appels SAV :

• L'interface de l'unité intérieure (MMI) : c'est là, et seulement là, que vivent les réglages installateur : mode de régulation, loi d'eau, appoint, ECS. Accès installateur par code (5678 sur les Altherma 3, rapporté par les utilisateurs).

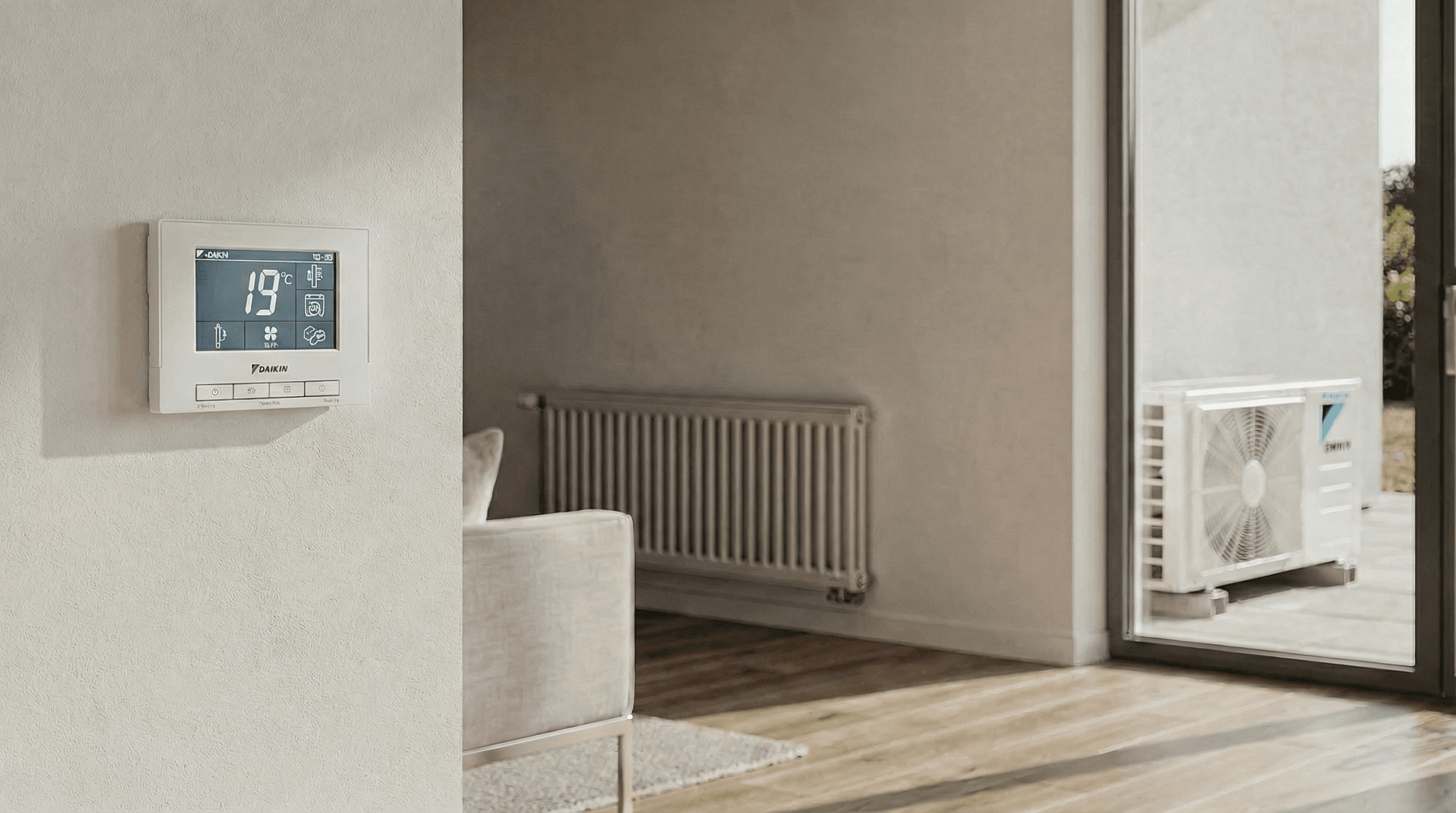

• Le thermostat d'ambiance Madoka (BRC1HHD) : consigne de pièce, marche/arrêt, ECS et mode Powerful ; sa configuration fine passe par l'app Madoka Assistant en Bluetooth.
• L'app Onecta : pilotage à distance des consignes et programmes hebdomadaires, utile pour le client, pas pour la mise en service.

Le choix structurant : mode de régulation

Menu [2.9] Zone principale > Contrôle, trois options :

1. Départ d'eau (LWT) : la PAC suit la loi d'eau, sans retour d'ambiance. Régulation stable, mais aveugle aux apports gratuits (soleil, poêle).
2. Thermostat d'ambiance externe : un contact tout-ou-rien pilote la machine. C'est le réglage qui génère le plus de cycles courts, à éviter avec un plancher chauffant.
3. Thermostat d'ambiance (Madoka) : la PAC module le départ d'eau autour de la loi d'eau selon l'écart de la pièce, dans la limite du paramètre [8-06] Max modulation (0-10 °C, défaut 5 °C). Le meilleur compromis dans la majorité des cas résidentiels.

La loi d'eau : menus, valeurs de départ, méthode

La courbe se règle dans [2.5] Zone principale > Courbe loi d'eau chauffage (activation du mode dans [2.4] Mode consigne, type de courbe dans [2.E]). Daikin propose deux formes : pente-décalage (défaut) ou 2 points : deux couples (température extérieure ; température de départ). Sous le capot, les codes terrain correspondants sont [1-00] à [1-03] : extérieure basse (défaut −10 °C), extérieure haute (défaut 15 °C), et les départs d'eau associés (défauts 35 °C et 25 °C). Le type d'émetteur déclaré dans [2-0C] (plancher / ventilo-convecteur / radiateur) borne le départ maximal autorisé [9-00].

Valeurs de départ raisonnables, à affiner sur site :

Ces plages recoupent la recommandation Daikin d'un départ « de préférence inférieur à 35 °C » en émetteurs basse température, la bande idéale 35-45 °C de l'ADEME, et le plafond plancher de la NF DTU 65.14.

La méthode d'ajustement, telle que le manuel Daikin la formule :

• Confort correct en mi-saison mais froid par grand froid → augmentez la pente (ou le point bas de la courbe 2 points).
• Toujours un peu froid, quelle que soit la température extérieure → remontez le décalage (offset) de 2 °C.
• Et la règle d'or que les retours d'expérience répètent : un seul paramètre à la fois, puis attendre 48 h à plusieurs jours : un plancher chauffant a trop d'inertie pour juger une courbe en une soirée.

L'appoint électrique : la température d'équilibre

La résistance d'appoint se configure dans [9.3] Appoint, et le paramètre décisif est la température d'équilibre : la température extérieure sous laquelle l'appoint a le droit de venir aider. L'objectif du réglage, selon la documentation Daikin : « éviter que l'appoint fonctionne quand la pompe à chaleur a une capacité suffisante ». Laissée à sa valeur par défaut, elle laisse la résistance se déclencher dès les premiers froids et ruine le COP saisonnier ; alignez-la sur la température de base de l'étude thermique (souvent −7 à −10 °C selon la zone climatique et le dimensionnement).

Sur le cyclage : l'ADEME pose qu'une PAC bien réglée ne devrait pas démarrer plus d'une fois par heure. Si la machine cycle court au-dessus de 10 °C extérieur, les suspects habituels sont le surdimensionnement, un volume d'eau insuffisant et un écart [1-0B] Delta T chauffage trop faible, pas la loi d'eau.

ECS : consignes, anti-légionelle, et le créneau solaire

Les consignes ECS vivent dans les codes [6-0A] Confort (défaut 60 °C) et [6-0B] Éco (défaut 45 °C), listés dans la table des réglages terrain. Daikin indique que « 50 °C suffisent largement » en consigne courante sur PAC : chaque degré au-dessus se paie en COP dégradé sur le poste ECS.

Le cycle anti-légionelle est paramétré par les codes [2-00] à [2-04] : jour, heure de départ (défaut 1 h du matin), consigne fixe 60 °C, durée 40-60 min, hebdomadaire par défaut sur toutes les Altherma. Piège connu : le cycle a besoin d'une fenêtre d'au moins 4 h où la chauffe est autorisée, sinon il échoue avec une alerte AH. Vérifiez qu'il ne tombe pas dans une plage d'interdiction tarifaire.

Chez un client équipé en photovoltaïque, déplacez la chauffe ECS sur le créneau de production (11 h-15 h) plutôt qu'en heures creuses nocturnes. Pour l'automatiser proprement, les Altherma 3 exposent des contacts Smart Grid (SG0/SG1), menu [9.8], avec un mode « Recommended ON » qui stocke le surplus PV dans le ballon, et optionnellement dans la dalle via la fonction room buffering.

Le réduit nocturne : moins utile qu'on ne le vend

Sur plancher chauffant, l'inertie rend le réduit largement symbolique : la dalle met 2 à 3 heures à remonter, et la relance se fait au moment le moins favorable de la nuit pour le COP. Daikin recommande de ne pas abaisser la consigne de plus de 1 °C ; l'ADEME ajoute qu'il vaut mieux concentrer la chauffe aux heures où l'air extérieur est le plus doux. Sur radiateurs avec un logement peu inerte, un réduit modéré reste défendable : mesurez sur une semaine avant de trancher.

La check-list de mise en service

1. Type d'émetteur [2-0C] déclaré, plafond [9-00] cohérent
2. Mode de régulation [2.9] choisi (Madoka modulant par défaut), modulation [8-06] à 5 °C
3. Loi d'eau [2.5] initialisée selon le tableau ci-dessus, jamais laissée aux défauts usine
4. Température d'équilibre de l'appoint [9.3] alignée sur l'étude thermique
5. ECS à 50 °C, anti-légionelle hebdomadaire dans une fenêtre autorisée de 4 h
6. Pression hydraulique 1-1,5 bar, circuits équilibrés, et aucun circuit fermé « pour économiser » : étrangler des boucles force un départ plus chaud et annule le gain
7. Rendez-vous de contre-visite à J+15 avec relevé de consommation, pour itérer sur la courbe

Une PAC bien réglée à la mise en service, c'est aussi moins de SAV la première saison de chauffe. Les bonnes pratiques d'entretien et le contenu du contrat de maintenance sont traités dans notre article entretien PAC.
