Fonctionnement d'une PAC réversible : les points à connaître
Co-fondateur de Vesta, logiciel de gestion pour les installateurs d'énergies renouvelables
Une pompe à chaleur réversible attire autant les particuliers que les pros de la rénovation, car elle peut chauffer en hiver et rafraîchir en été avec le même équipement. Mais derrière le terme "réversible", il y a des points techniques à connaître pour éviter les mauvaises surprises (dégivrage, condensation en mode froid, compatibilité avec les émetteurs…).
L'objectif de ce guide : expliquer clairement le fonctionnement d'une PAC réversible et lister les points de vigilance utiles pour conseiller, dimensionner et intégrer la PAC dans une stratégie énergétique avec du photovoltaïque.
Le principe de base : une PAC déplace la chaleur, elle ne la crée pas
Une pompe à chaleur est une machine thermodynamique qui transfère de la chaleur d'un milieu vers un autre grâce à un circuit frigorifique. Elle prélève des calories dans l'air extérieur (PAC air-air ou air-eau) ou dans le sol/eau via géothermie et les "réchauffe" à un niveau de température utilisable à l'intérieur.
C'est ce principe qui explique les bons rendements. Au lieu de transformer 1 kWh électrique en 1 kWh thermique comme un radiateur électrique, la PAC utilise l'électricité pour faire fonctionner un compresseur et déplacer plusieurs kWh de chaleur.
Pour une présentation grand public fiable du principe, l'ADEME propose des ressources utiles sur les pompes à chaleur.
Les composants clés
Une PAC réversible repose sur les mêmes briques qu'une climatisation réversible (cycle frigorifique à compression de vapeur) :
- Évaporateur : le fluide frigorigène s'évapore en captant de la chaleur.
- Compresseur : il augmente pression et température du fluide.
- Condenseur : le fluide se condense en libérant de la chaleur.
- Détendeur : il abaisse la pression et la température avant un nouveau cycle.
La réversibilité est rendue possible par un organe supplémentaire très courant : la vanne 4 voies (vanne d'inversion), qui inverse le rôle des échangeurs selon le mode.

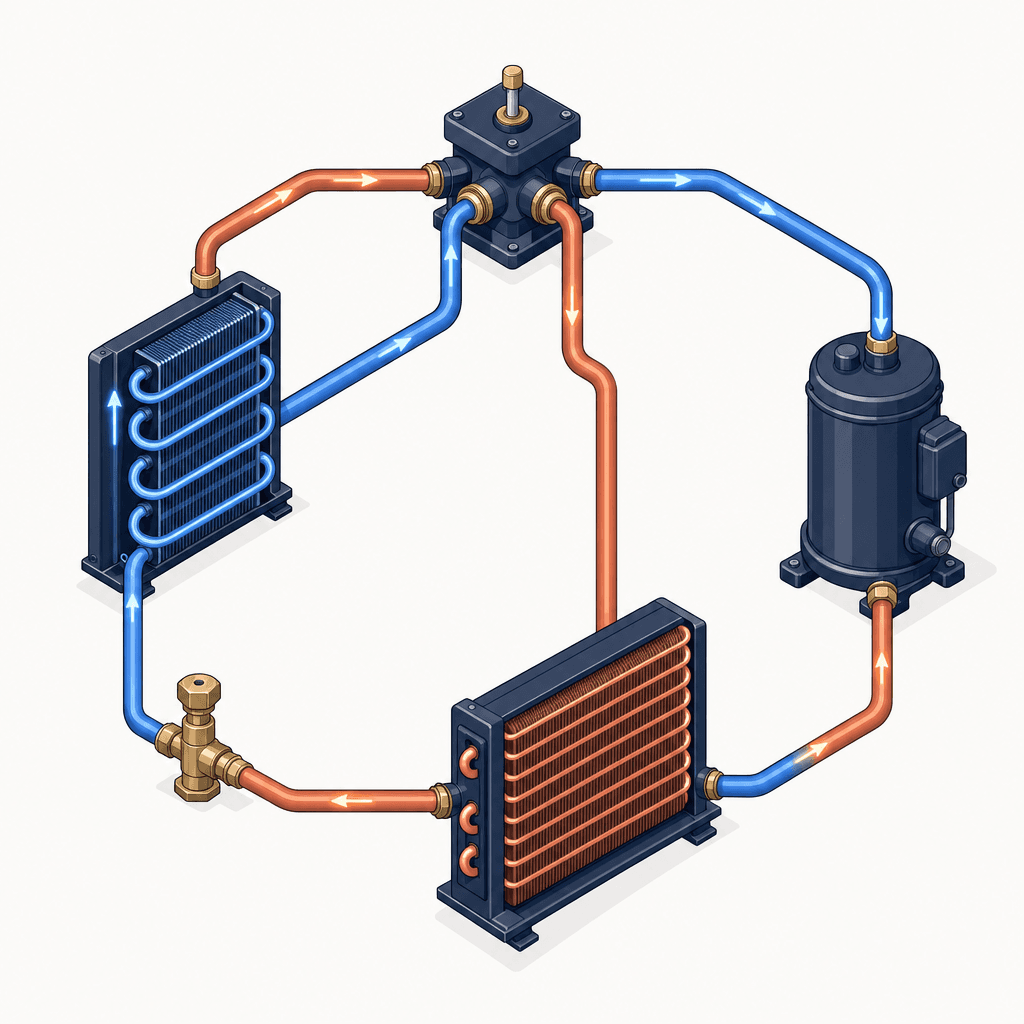

- 1Évaporateur — capte les calories
- 2Compresseur — monte pression et température
- 3Condenseur — restitue la chaleur
- 4Détendeur — relâche la pression
- 5Vanne 4 voies — inverse le sens chaud / froid
Fonctionnement en mode chauffage : la chaleur extérieure chauffe l'intérieur
En mode chauffage, l'unité extérieure capte des calories dans l'air même par temps froid. Le fluide frigorigène, refroidi après le détendeur, s'évapore dans l'échangeur extérieur en absorbant de l'énergie.
Le compresseur augmente ensuite la pression du fluide, ce qui fait monter sa température. Dans l'échangeur intérieur, le fluide condense et libère cette chaleur :
- PAC air-air : la chaleur est soufflée via des unités intérieures.
- PAC air-eau : la chaleur est transmise à un circuit d'eau (ex: plancher chauffant, radiateurs basse température, ballon tampon).
À connaître : la baisse de performance quand il fait froid
Le rendement d'une PAC air-source (air-air, air-eau) dépend fortement de la température extérieure. Plus il fait froid, plus la PAC doit tourner à régime forcé pour remonter la température, et plus le COP (coefficient de performance) baisse.
C'est une raison fréquente de surconsommation ou d'inconfort si la PAC est sous-dimensionnée ou mal paramétrée.
Fonctionnement en mode rafraîchissement : la PAC extrait la chaleur du logement
En mode froid, on cherche l'inverse : retirer de la chaleur des pièces et la rejeter dehors.
La PAC devient alors, dans les faits, une climatisation :
- L'échangeur intérieur devient l'"évaporateur" qui capte la chaleur intérieure.
- L'échangeur extérieur devient le "condenseur" qui rejette la chaleur à l'air extérieur.
La vanne 4 voies inverse le sens de circulation du fluide et donc la fonction des échangeurs.
Point critique : la condensation en mode froid (à anticiper dès la conception)
En rafraîchissement, l'échangeur intérieur passe sous le point de rosée, ce qui provoque de la condensation.
- En air-air, c'est géré par le bac à condensats et l'évacuation.
- En air-eau, le "froid" dans le réseau hydraulique peut générer de la condensation sur les tuyaux, nourrices, planchers, ventilo-convecteurs si le système n'est pas conçu pour (isolation, contrôle de température d'eau, sonde d'humidité, stratégie anti-condensation).
En pratique, une PAC air-eau réversible ne signifie pas automatiquement "climatisation complète" : tout dépend des émetteurs (plancher rafraîchissant, ventilo-convecteurs) et de la régulation.
Tableau récapitulatif : ce qui change entre chaud et froid
| Élément | Mode chauffage | Mode rafraîchissement |
|---|---|---|
| Objectif | Amener de la chaleur dedans | Extraire la chaleur du logement |
| Échangeur intérieur | Condenseur (chauffe) | Évaporateur (refroidit) |
| Échangeur extérieur | Évaporateur (capte des calories) | Condenseur (rejette la chaleur) |
| Point de vigilance typique | Dégivrage, performance par temps froid | Condensation, gestion humidité |
| Indicateur clé | COP / SCOP | EER / SEER |
Les indicateurs de performance à expliquer au client
On confond souvent les valeurs marketing et la performance saisonnière réelle. Pour une PAC réversible, il faut comprendre quatre indicateurs.
| Indicateur | Ce qu'il mesure | Quand l'utiliser | À retenir |
|---|---|---|---|
| COP | Rendement instantané en chauffage (kWh chaleur / kWh élec) | Comparaison à un point de fonctionnement donné | Varie beaucoup selon températures et régimes |
| SCOP | Performance saisonnière en chauffage | Dimensionnement et estimation annuelle | Plus représentatif qu'un COP isolé |
| EER | Rendement instantané en froid | Comparaison à un point donné | Dépend des conditions extérieures |
| SEER | Performance saisonnière en froid | Estimation estivale | Plus représentatif qu'un EER isolé |
