Installation panneau solaire : optimiser l'orientation et l'inclinaison dans le bâti existant

Photo de Maxime Amram
Maxime Amram

Co-fondateur & COO

Expert en énergies renouvelables et installations photovoltaïques

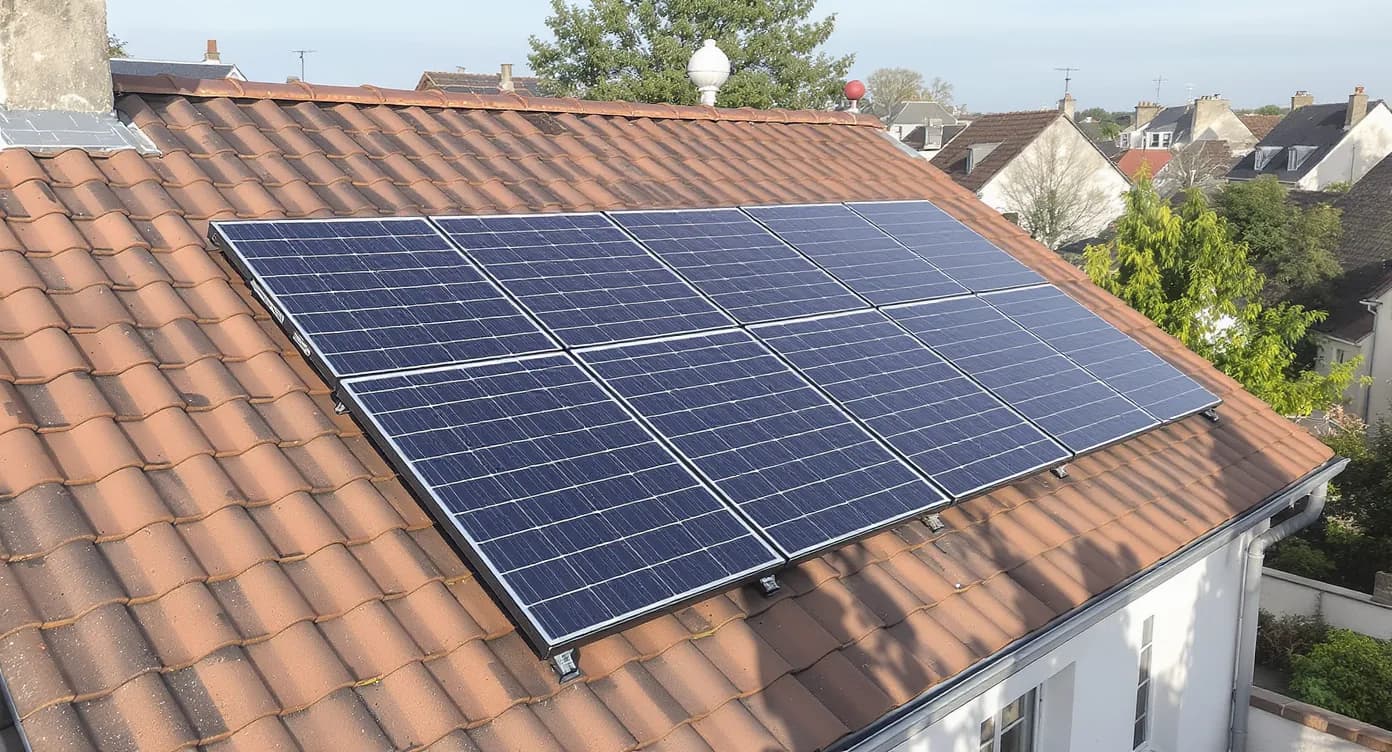

Graphique courbe de production relative en fonction de l'inclinaison et de l'azimut pour une latitude de 47 °, montrant un plateau de performance autour du sud et d'un tilt de 35 °

L'orientation et l'inclinaison d'un panneau solaire expliquent jusqu'à 25 % d'écart de production entre deux toitures pourtant situées à quelques kilomètres de distance. Quand on travaille sur du bâti existant, l'exercice devient un savant compromis entre la physique du soleil, les contraintes architecturales et le budget du client. Dans cet article, nous passons en revue les bonnes pratiques et les outils pour optimiser ces deux paramètres clés sans transformer le bâtiment en chantier interminable.

1. Azimut et inclinaison : rappels rapides

  • Azimut (orientation) : angle horizontal mesuré par rapport au sud géographique. Sud = 0°, est = –90°, ouest = +90°.
  • Inclinaison (tilt) : angle entre le module et l'horizontale.

La production maximale annuelle est généralement obtenue lorsque l'azimut est plein sud et l'inclinaison proche de la latitude locale moins 10 °. Toutefois, la courbe de rendement est assez plate : un écart de ±15° sur l'un ou l'autre angle n'entraîne qu'une perte de 2 à 4 % (source : ADEME, "Photovoltaïque et bâtiment", 2023).

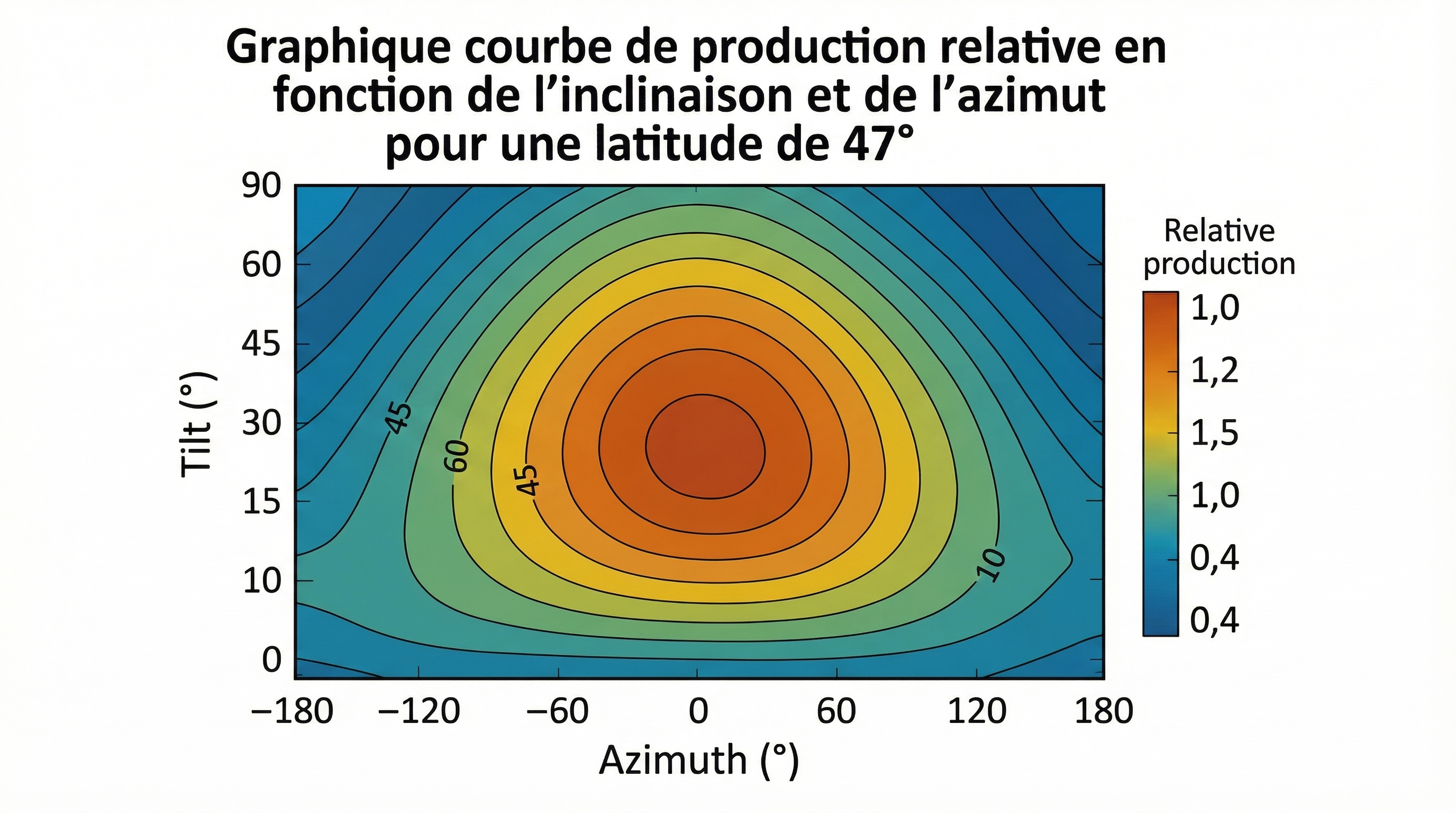

Graphique courbe de production relative en fonction de l'inclinaison et de l'azimut pour une latitude de 47 °, montrant un plateau de performance autour du sud et d'un tilt de 35 °

2. Contraintes spécifiques du bâti existant

  1. Géométrie de toiture : pente imposée, orientation multiple (toits à quatre pans, lucarnes).
  2. Structure et charge : charpentes anciennes parfois limitées à 15 kg/m² supplémentaires.
  3. Urbanisme : ABF, sites patrimoniaux, règles de couleur et de débord.
  4. Ombres voisines : cheminées, arbres, immeubles plus hauts. (Pour un rappel détaillé sur l'ombre, lisez notre article sur l'atténuation des effets d'ombrage).

Ces facteurs imposent souvent un azimut ou un tilt « subis ». L'objectif devient alors de minimiser les pertes, pas de viser la perfection théorique.

3. Méthodologie d'évaluation

  1. Relevé terrain ou LIDAR : numérisation 3D de la toiture pour identifier angles, obstacles et horizons.
  2. Analyse solaire : diagramme de trajectoire, masque d'horizon, fréquence des ombres.
  3. Simulation énergétique : outil comme PVGIS ou, pour un workflow plus fluide, la modélisation 3D automatisée de Vesta qui récupère les données météo (TMY) et la consommation Linky du client.
  4. Itérations : on teste plusieurs inclinaisons (châssis surimposition, bac support, triangle lesté) et on compare production, coût matériel et surcharge poids.

4. Quels angles recommander en France ?

Le tableau ci-après compile la meilleure inclinaison théorique (production annuelle maximale) pour cinq villes françaises, ainsi que la perte si l'on conserve la pente de toit « classique ».

VilleLatitudeInclinaison optimalePente tuile la plus courantePerte annuelle estimée
Lille50,6° N38°45°–2 %
Paris48,9° N35°35°0 %
Lyon45,8° N32°30°–1 %
Bordeaux44,8° N30°25°–2 %
Nice43,7° N28°20°–4 %
← Faites défiler horizontalement pour voir tous les détails →

Conclusion : en résidentiel, conserver la pente d'origine est souvent suffisant. Les surélévations ne se justifient que si la toiture vise l'est ou l'ouest ou si l'on souhaite décaler le pic de production pour l'autoconsommation.

5. Sud versus Est-Ouest : quand choisir une configuration bifaciale ?

Sur une grande toiture plate ou légèrement inclinée, monter les modules à 10–15° en rangées Est-Ouest peut :

  • Augmenter la densité de puissance installée (espacement plus faible entre rangées).
  • Élargir la fenêtre de production (pic matin + soir).
  • Réduire la prise au vent, donc la longueur des rails et la charge sur la structure.

Les tests du CSTB (2024) montrent qu'un champ Est-Ouest produit 5 à 7 % de moins qu'un plein sud mais fournit jusqu'à 15 % d'énergie supplémentaire pendant les heures de consommation résidentielle 7h-10h et 17h-20h, améliorant le taux d'autoconsommation.

6. Portrait, paysage ou panachage ?

  • Portrait : moins de points de fixation, meilleure ventilation derrière le module, légèrement plus performant en hiver.
  • Paysage : s'adapte bien aux toits bas en tuiles (cover de rangée complète), réduit la prise au vent latérale.
  • Mix : optimisé avec micro-onduleurs ou optimiseurs pour limiter l'impact des différences d'irradiance.

7. Rôle des MLPE pour compenser un mauvais azimut

Lorsque l'orientation diffère de plus de 45° du sud, la dérive de MPP entre chaînes augmente. L'adoption d'optimiseurs ou de micro-onduleurs, détaillée dans notre guide onduleurs, permet de :

  • Suivre le MPP de chaque module.
  • Réduire la perte de mismatch (jusqu'à 8 % mesurés par SolarEdge Lab 2023).
  • Simplifier l'ajout ultérieur de modules sur une face secondaire.

8. Étude de cas : pavillon des années 1980 à Lyon

  • Toiture : pente 30°, orientation 25° ouest.
  • Structure bois, surcharge admissible : 20 kg/m².
  • Objectif client : autoconsommer 4 500 kWh/an.

Étapes réalisées avec Vesta :

  1. Scan 3D via adresse : récupération LIDAR haute définition.
  2. Simulation plein sud théorique : 4,8 kWc, production 5 400 kWh.
  3. Simulation pente existante : 4,5 kWc, production 5 110 kWh (–5,4 %).
  4. Ajout MLPE + découpage strings : récupération de 2,8 %.
  5. Analyse économie : TRI 10,4 ans vs 10,1 ans (plein sud). L'écart ne justifie pas une surélévation et ses 1 800 € de coût additionnel.

Résultat : orientation maintenue, mise en œuvre simple, planning réduit d'une semaine. La proposition visuelle et le rapport Vesta ont facilité la signature en un seul rendez-vous.

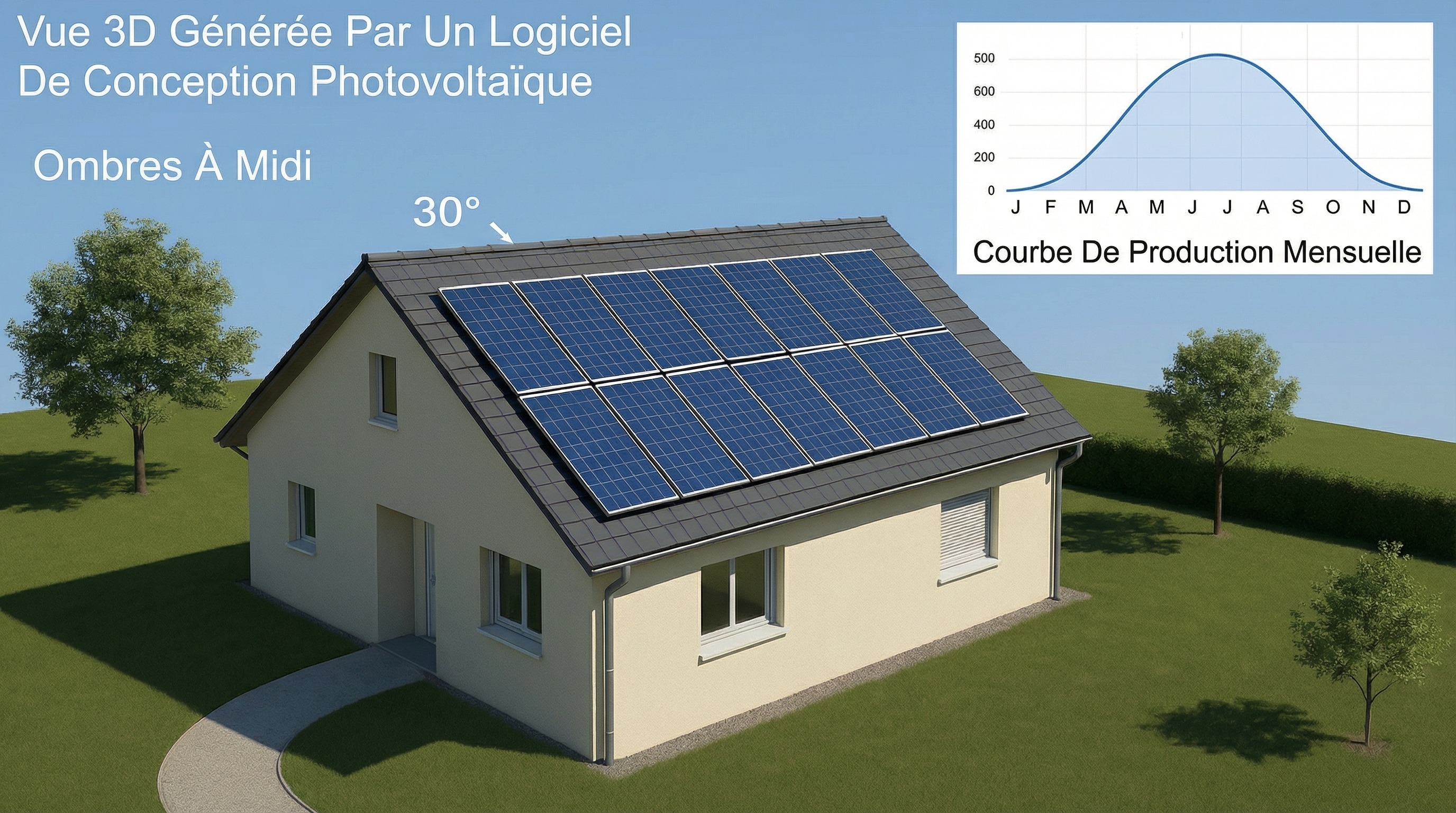

Vue 3D générée par un logiciel de conception photovoltaïque montrant un pavillon avec modules inclinés à 30°, calepinage, ombres à midi et courbe de production mensuelle

9. Réglementation et démarches

  • Déclaration préalable en mairie pour toute pose supérieure à 1,80 m ou visible depuis la rue.
  • Zones ABF : consulter l'Architecte des Bâtiments de France, privilégier l'intégration en surimposition sans excès de brillance.
  • Sécurité incendie : respecter l'écart au faîtage (20 cm) et aux rives (15 cm) selon la norme NF C15-100.

Le module "Documents administratifs" de Vesta génère automatiquement le CERFA 13703*06 pré-rempli avec le calepinage et le plan de masse, évitant des heures de copier-coller.

10. Trois raccourcis pour installateurs pressés

  1. Angle réel acceptable : si le tilt existant ≈ latitude ± 15°, ne touchez à rien, concentrez-vous sur l'optimisation des chaînes.
  2. Est-Ouest sur bac acier : à retenir pour l'autoconsommation tertiaire (>100 MWh/an) où la densité prime sur le rendement.
  3. Simulation rapide : une étude Vesta complète (scan, production, bilan financier) se prépare en moins de 8 minutes, idéale pour qualifier un prospect pendant l'appel découverte.

Conclusion

Optimiser orientation et inclinaison sur un bâtiment existant est un jeu d'équilibre entre théorie solaire et réalité terrain. Dans la majorité des cas, utiliser la pente native et travailler sur la qualité du calepinage, le choix des MLPE ou l'ajout de stockage offre le meilleur compromis coût/performance. Les installateurs gagnent à outiller cette démarche avec un logiciel capable de modéliser le site, de tester plusieurs scénarios et de générer les documents réglementaires en quelques clics.
