Installation de panneaux solaires : guide technique pour pros

Maxime Amram

Co-fondateur de Vesta, logiciel de gestion pour les installateurs d'énergies renouvelables

La demande pour l'énergie solaire n'a jamais été aussi forte en France : plus de 5 GWc de nouvelles capacités devraient être raccordées en 2025 selon RTE. Pour les entreprises d'installation, cette croissance représente autant d'opportunités que de défis techniques : la moindre erreur de conception ou de mise en œuvre peut réduire le rendement, engager la responsabilité décennale ou retarder le raccordement Enedis. Ce guide récapitule, étape par étape, les bonnes pratiques professionnelles pour réussir chaque installation de panneaux solaires, du relevé de site au monitoring post-mise en service.

1. Analyse préalable du site

Une étude de faisabilité rigoureuse évite jusqu’à 80 % des non-conformités détectées lors des contrôles Consuel (source : Observatoire Consuel 2024).

• Relevé topographique et LIDAR : récupérez la couche LIDAR HD mise à disposition par l'IGN et importez-la dans votre logiciel (Vesta le fait en un clic). Vérifiez la pente du toit et les masques d'ombres annuels.
• Structure et portance : identifiez la nature du support (tuile terre cuite, ardoise, bac acier, terrasse béton) et sa capacité portante. Les modules + rails + lest pèsent de 12 à 18 kg/m² selon la technologie.
• Accès et sécurité : repérez les points d’ancrage nécessaires, la distance aux lignes HTA/BT et l’emplacement futur de l’appareillage AC.

2. Dimensionnement mécanique et fixation

Le respect des Eurocodes est impératif ; le fascicule FD P18-717 propose une méthode simplifiée pour les toitures PV.

Étapes clés :

1. Calculez les charges vent/neige cumulées en appliquant les coefficients de forme (Cf) de la NF EN 1991-1-4.
2. Sélectionnez un système de fixation certifié MCS 012 ou équivalent, compatible avec votre couverture.
3. Vérifiez les couples de serrage recommandés par le fabricant (8 à 14 N·m pour les pinces aluminium standard).
4. Documentez dans votre dossier DOE les schémas d’implantation et les couples appliqués.

3. Dimensionnement électrique

3.1 Puissance et ratio DC/AC

Le ratio DC/AC conseillé pour le résidentiel se situe entre 1,2 et 1,3 (voir notre guide onduleurs).

• Courbe IV du module : tenez compte de la température NOCT. Utilisez le coefficient ‑0,35 %/°C pour les modules PERC afin d’estimer la puissance en été.
• Perte par écrêtage ≤ 3 % sur l’année : paramétrez vos simulations pour limiter la valeur LID (Light Induced Degradation) à 1 % la première année.

3.2 Câblage et protections

4. Pose mécanique : séquence et points de contrôle

Une pose soignée conditionne à la fois l'étanchéité de la couverture et la tenue au vent calculée à l'étape 2. La séquence type sur toiture tuile :

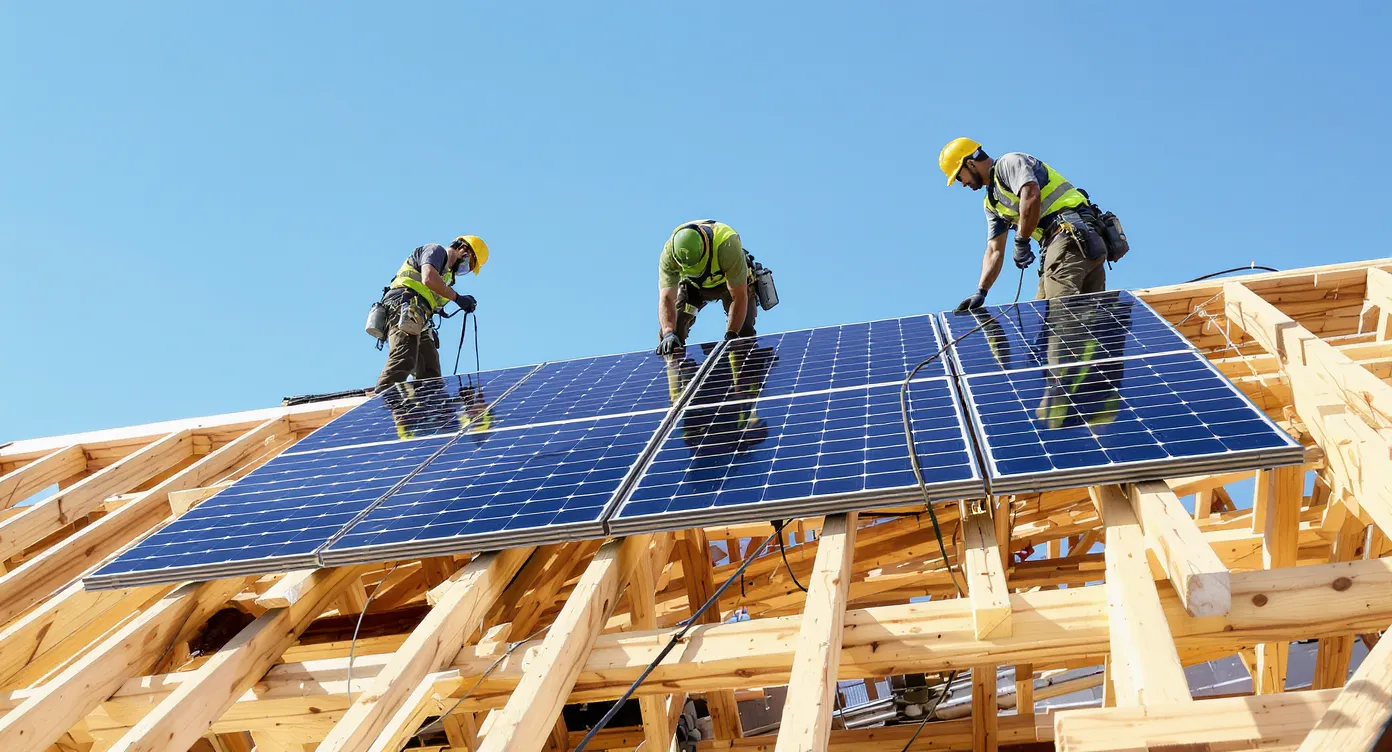

1. Sécurisation du chantier : ligne de vie ou garde-corps périphérique, points d'ancrage validés, cheminements définis avant la montée du premier rail. Sur bac acier ou membrane, prévoyez des chemins de circulation pour ne jamais marcher sur les modules ni sur les zones non porteuses.
2. Repérage et fixation des crochets : implantez les crochets sur les chevrons (jamais sur les liteaux seuls), en respectant l'entraxe maximal issu du calcul de charges. Densifiez les fixations en rives et en faîtage, zones où les coefficients de pression de la NF EN 1991-1-4 sont les plus défavorables.
3. Étanchéité : sur tuile, découpez ou remplacez les tuiles au droit des crochets sans créer de point de contact tuile/crochet (risque de casse par poinçonnement) ; sur les pénétrations de couverture, utilisez les abergements et écrans souples prévus par le fabricant du système, jamais un simple cordon de mastic.
4. Pose des rails : contrôlez l'alignement et la planéité avant serrage définitif, et respectez les jeux de dilatation prescrits par le fabricant sur les grandes longueurs.
5. Clampage des modules : positionnez les pinces dans les zones de fixation autorisées par la fiche de montage du module (le clampage hors zone annule la garantie mécanique). Serrez à la clé dynamométrique au couple indiqué, selon les préconisations du fabricant, et tracez chaque pince serrée. Un serrage « au ressenti » est la première cause de modules arrachés ou microfissurés.

Consignez dans le dossier de l'ouvrage exécuté (DOE) les entraxes réels, les couples appliqués et les photos des points singuliers (abergements, rives) : ces éléments sont déterminants en cas de litige décennal.

5. Travaux électriques DC et AC

5.1 Côté DC : strings, mise à la terre, protections

• Vérification avant interconnexion : pour chaque string, contrôlez la polarité et mesurez la tension de circuit ouvert (Voc) avant tout raccordement à l'onduleur. Une Voc anormalement basse révèle un module inversé ou un connecteur défectueux ; un écart entre strings identiques doit être élucidé avant de poursuivre.
• Cheminement des câbles : minimisez la surface des boucles induites (conducteurs + et − cheminant côte à côte), fixez les câbles à l'abri des arêtes vives et des UV, et n'utilisez que des connecteurs de même marque et même référence : le panachage de connecteurs est une cause récurrente d'arcs électriques.
• Mise à la terre et équipotentialité : reliez les châssis et rails à la terre via les liaisons équipotentielles prévues (rondelles ou tresses dédiées, pas un simple contact rail/pince), conformément à la NF C15-712-1.
• Parafoudres : installez les SPD côté DC selon les critères de la NF C15-712-1 et de l'UTE C15-443 (longueurs de câblage, niveau kéraunique, présence de paratonnerre), au plus près de l'onduleur et, si la distance l'exige, également côté générateur.

5.2 Côté AC : raccordement au tableau

Le circuit AC relève de la NF C 15-100 : disjoncteur dédié calibré sur le courant de sortie onduleur, dispositif différentiel adapté au type de courant de défaut (type B ou type A selon les prescriptions du fabricant de l'onduleur), sectionnement accessible et signalétique « double alimentation » au point de livraison et sur les tableaux concernés. Vérifiez la sélectivité avec les protections existantes et la chute de tension réelle jusqu'au point de livraison (≤ 2 %, cf. section 3.2).

6. Mise en service et essais selon IEC 62446-1

La norme IEC 62446-1 définit le contenu minimal des essais de réception d'un système PV raccordé au réseau. Dans l'ordre recommandé :

1. Inspection visuelle : conformité du câblage, des protections, du repérage et de la signalétique au schéma unifilaire.
2. Continuité des conducteurs de protection et des liaisons équipotentielles : mesure de continuité entre châssis, rails, masses et barrette de terre.
3. Polarité et tension de circuit ouvert (Voc) de chaque string, comparée à la valeur théorique corrigée de la température ambiante.
4. Courant de string (Isc ou courant en fonctionnement) : un string déviant de ses homologues sous le même éclairement signale un défaut de câblage ou un module dégradé.
5. Résistance d'isolement du générateur DC : mesure sous tension d'essai adaptée à la tension du système, valeurs minimales définies par l'IEC 62446-1 ; testez de préférence tôt le matin ou par temps sec pour éviter les faux positifs liés à l'humidité.
6. Essais fonctionnels : séquence de démarrage/arrêt de l'onduleur, déclenchement des organes de coupure, découplage réseau, remontée des données vers le monitoring.
7. Thermographie infrarouge (si l'équipement est disponible) : sous un éclairement suffisant, inspectez modules, connecteurs et coffrets pour détecter points chauds, diodes by-pass défaillantes ou connexions mal serties.

Chaque mesure est consignée dans le rapport d'essais avec date, conditions (éclairement, température), appareil utilisé et nom de l'opérateur. Ce rapport sert de référence pour toutes les vérifications périodiques ultérieures (IEC 62446-2).

7. Documentation, Consuel et remise au client

La mise en service réelle ne s'achève qu'avec la remise d'un dossier complet :

• Attestation de conformité Consuel (formulaire dédié aux installations de production) : visa indispensable avant la mise en service par Enedis. Préparez le schéma unifilaire, les caractéristiques modules/onduleur et les calibres de protection : ce sont les pièces les plus souvent demandées lors du contrôle.
• Dossier technique : schéma unifilaire à jour, plan d'implantation des strings (indispensable pour toute intervention future), fiches techniques, certificats des matériels et rapport d'essais IEC 62446-1.
• Monitoring : créez le compte au nom du client, vérifiez la remontée effective des données de production et paramétrez les alertes de sous-production avant de quitter le chantier.
• Passation client : expliquez les organes de coupure DC et AC et la conduite à tenir en cas de défaut, montrez la lecture du monitoring, et remettez un échéancier d'entretien réaliste : contrôle visuel annuel, vérification périodique des connexions et des protections, nettoyage des modules uniquement si l'encrassement local le justifie.

Un client qui sait lire sa production et identifier une anomalie appelle au bon moment et devient votre meilleure référence commerciale.

8. Étude de cas synthétique

Les simulations ont été générées sous Vesta avec météo TMY Meteonorm 8.2 et prise en compte des pertes soiling 2 %. Pour une analyse détaillée des coûts d'installation par puissance et du retour sur investissement, consultez notre guide dédié.

9. Comment Vesta simplifie chaque étape

• Modélisation 3D instantanée grâce aux données LIDAR et à la détection automatique des masques d’ombres.
• Dimensionnement électrique assisté par IA : calcul des sections, vérification ΔU, proposition de schéma unifilaire conforme NF C15-712.
• Dossiers administratifs automatisés : CERFA, Consuel et formulaires OA en PDF pré-remplis.
• Propositions commerciales dynamiques qui reprennent les métriques de productivité et les gains financiers directement issus de la simulation.
